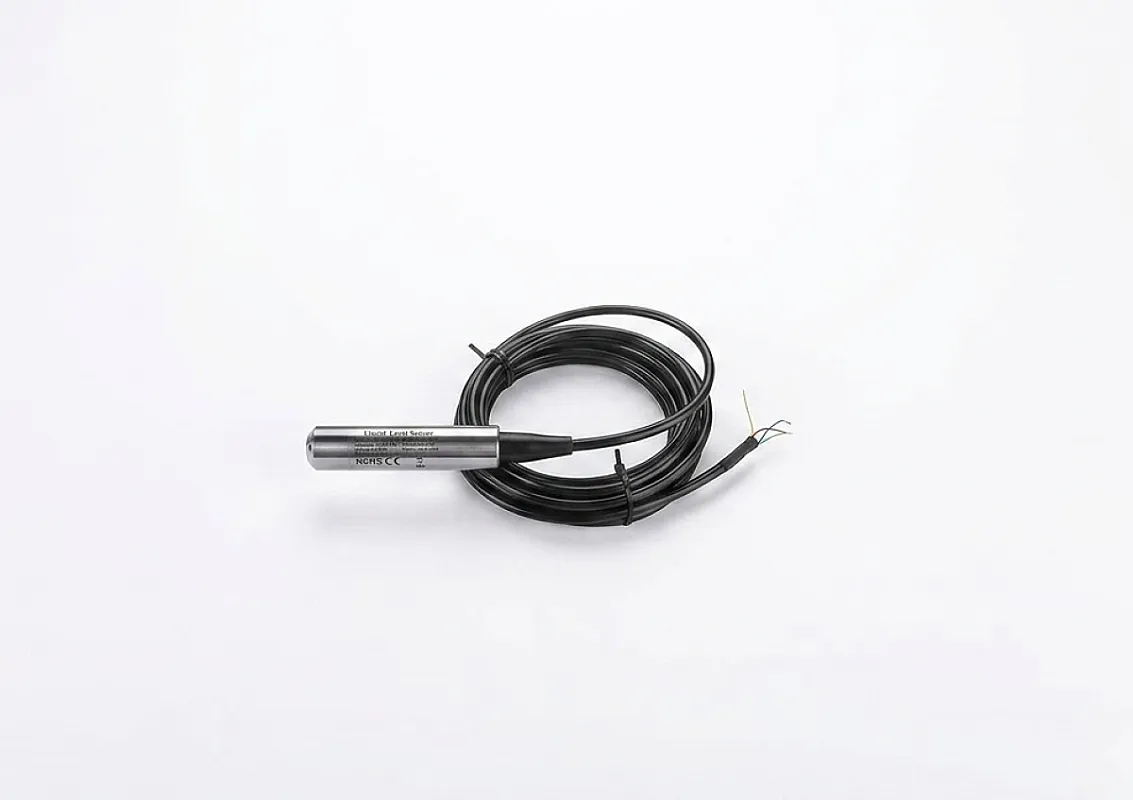

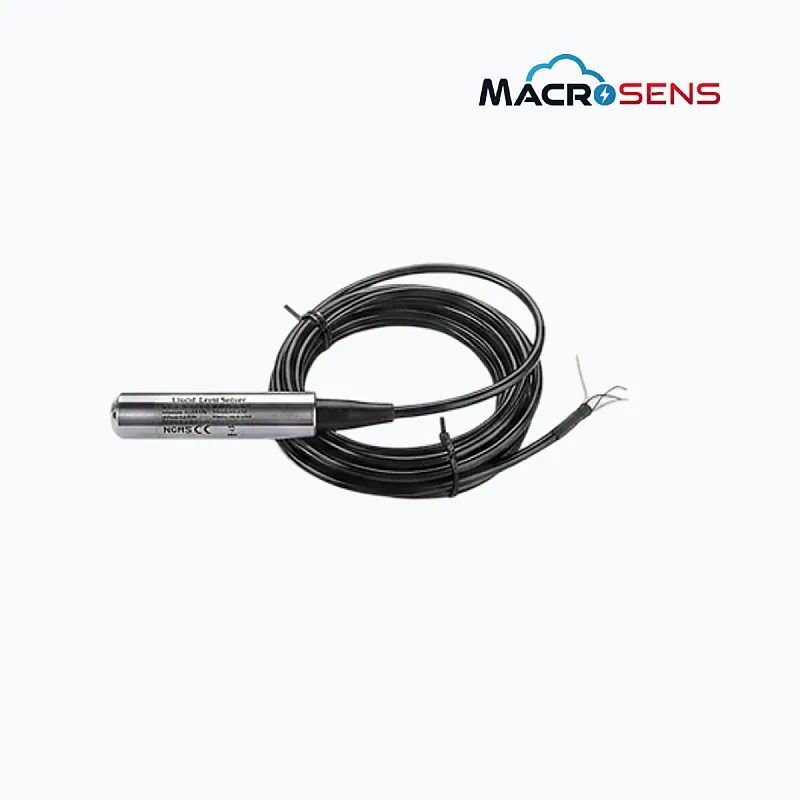

Sensor de nivel de líquido hidrostático sumergible, señal de salida 4-20mA, 0.5-4.5V, 0-5V, 0-10V, RS485.
Rango predeterminado 0-50 metros.Admite personalización de la función de medición de temperatura. Material de acero inoxidable 304. Admite personalización de sensor de presión de silicio difuso
316L.
Buena estabilidad, alta precisión, excelente relación rendimiento/precio, se introduce directamente en el medio medido, instalación.
y su uso es bastante conveniente, estructura de estado sólido, sin partes móviles, alta fiabilidad, larga vida útil, resistente al agua y al aceite.
La viscosidad de la pasta más grande se puede medir con alta precisión, sin verse afectada por la formación de ampollas en el medio medido.
Deposición, características eléctricas sin desgaste por fatiga del material, insensible a vibraciones, golpes, sin polaridad 4-20mA
producción.
Principio de medición mediante presión hidrostática
Cuando el transmisor de nivel se coloca en el líquido medido a una cierta profundidad, la presión sobre la superficie del líquido
del sensor es P=ρ.g.h+P0 en la fórmula
P: la presión sobre la superficie líquida del sensor
Unidad:Pa
ρ: densidad del líquido medido
Unidad: kg/m³
g: aceleración local de la gravedad
Unidad: m/s²
P0: Presión atmosférica sobre la superficie del líquido
Unidad:Pa
H: sensor en la profundidad del líquido
Unidad: m
Al mismo tiempo, la presión atmosférica P0 en la superficie del líquido se introduce en la contrapresión.
cámara del sensor a través del cable guía de aire para compensar el P0 en la superficie líquida del sensor, de modo que el
La presión medida por el sensor es P=ρ.gh Obviamente, la profundidad del nivel de líquido H se puede obtener midiendo la
presión P. La señal de presión detectada por el sensor es convertida y amplificada por el circuito y emitida como una
Señal estándar después de la compensación.
Rango | 0~1....50m.....500m |
Señal de salida | 4~20mA (predeterminado), 0~5V, 0~10V (personalizado) |
Precisión de la medición | 0,5% (el 0,2% puede personalizarse) |
No lineal | ≤0,5% FS |
Repetibilidad | ≤0,2% FS |
Deriva cero | ≤0,2%FS/4H |
deriva de temperatura | ≤0,04 %FS/ºC |
Estabilidad | ≤0,2%FS/año |
Voltaje de funcionamiento | 24 V CC (predeterminado), 12 V, 5 V (personalizado) |
Temperatura compensada | 0~50ºC |
Temperatura de funcionamiento | -20~70ºC (recomendado por debajo de 50ºC) |
Capacidad de sobrecarga | 300% |
Medio de medición | >1×10^8 ciclos de presión (25ºC) |
Material de la carcasa | Diversos líquidos compatibles con 304 |
Material del diafragma | acero inoxidable 316L |
Clase de protección | IP68 |
Embalaje y entrega
Tamaño del paquete
26,00 cm 21,00 cm 16,00 cm
Peso bruto del paquete
1.000 kg
