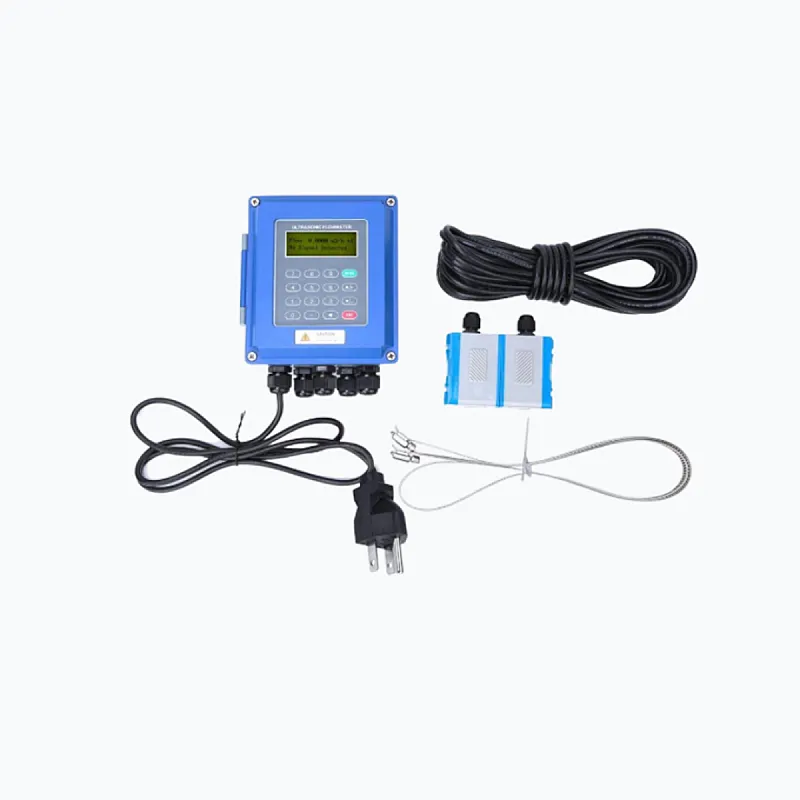

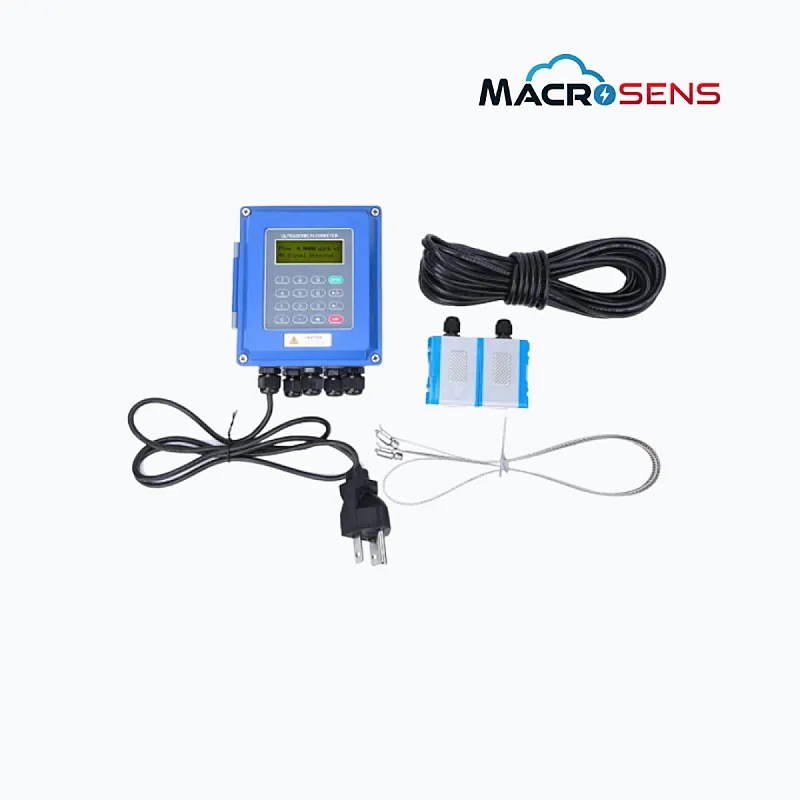

El caudalímetro ultrasónico de pared TUF-200B puede aplicarse virtualmente a una amplia gama de mediciones en línea a largo plazo. Clase de protección del convertidor IP67, clase de protección del transductor IP98. Se pueden adaptar diversas aplicaciones de líquidos: líquidos ultrapuros, agua potable, productos químicos, aguas residuales crudas, agua regenerada, agua de refrigeración, agua de río, plantas, etc.
Artículos | Rendimiento y Parámetros | |
Convertidor | Principio | Caudalímetro ultrasónico de tiempo de tránsito |
Precisión | ±1% | |
Pantalla | Pantalla LCD de 2x20 caracteres con retroiluminación, compatible con los idiomas chino, inglés, italiano y turco. | |
Salida de señal | Salida de 1 vía 4-20mA, resistencia eléctrica 0-1K, precisión 0.1% | |
Salida de pulso OCT de 1 vía (ancho de pulso: 1000 ms, el valor predeterminado es 200 ms) | ||
Salida de relé de 1 vía | ||
Entrada de señal | Entrada de 3 vías 4-20mA, precisión 0.1%, adquisición de señales como temperatura, presión y nivel de líquido. | |
Conecte el transductor de temperatura P100 para completar la medición de calor/energía. | ||
Interfaz de datos | Aísle la interfaz serial RS485, actualice el software del caudalímetro mediante un ordenador, compatible con MODBUS. | |
Cable Especial | Cable de par trenzado: generalmente, si la longitud es inferior a 50 metros, se recomienda seleccionar RS485, ya que la distancia de transmisión puede superar los 1000 metros. | |
Condición de Instalación de Tuberías | Material de la tubería | Se permite el uso de acero, acero inoxidable, hierro fundido, cobre, tubería de cemento, PVC, aluminio, productos de acero de vidrio y revestimientos. |
Diámetro de la tubería | 25-6000mm | |
Tubo recto | La instalación del transductor debe cumplir con las siguientes especificaciones: 10D aguas arriba, 5D aguas abajo y 30D desde la bomba. | |
Medio de medición | Tipo de líquido | Un solo líquido puede transmitir ondas sonoras; como agua (agua caliente, agua helada, agua de la ciudad, agua de mar, aguas residuales, etc.); aguas residuales con contenido de partículas pequeñas, aceite (aceite curd, aceite lubricante, gasóleo, fuelóleo, etc.); productos químicos (alcohol, etc.); efluentes de plantas; bebidas; líquidos ultrapuros, etc. |
Temperatura | -30-160℃ | |
Turbidez | No más de 10000 ppm y menos burbujas | |
Caudal | 0-±7m/s | |
Temperature | Convertidor; -20-60℃; Transductor de flujo: -30-160℃ | |
Humedad | Convertidor: 855RH; Transductor de flujo: puede medir bajo el agua, profundidad del agua ≤2m | |
Fuente de alimentación | DC8-36V o AC85-264V (Opcional) | |
Consumo de energía | 1.5W | |
Dimensiones | 132*150*85mm (convertidor) | |
